みなさんからいつもご質問を頂きありがとうございます。最近、下記のような質問を受けましたので、回答と追加制作を行いました。




 _____________________________M_e_i_s_e_i__U_n_i_v_e_r_s_i_t_y_____
/                             Date: Thu, 10 Jan 2008 18:24:47 +0900 (JST)
》========================= MAIL SYSTEM =========================
》

(1) 「IC-2560」とはなんでしょうか?

これは録音用のＩＣチップ名です。「録音秒数選択に「60秒 2560」と書いてあった」
それのことです。

工作のより詳細な説明が、ここに、
http://www.eleki-jack.com/KitsandKids2/2007/11/post_28.html
また、同記事の一番したにデータシートへのリンクがありました。
http://www2.denshi.numazu-ct.ac.jp/mirsdoc2/mirs0602/tech/num0001a/tech0001/ISD25xxOP.pdf

ですので、「JE-ON25」の完成品を注文されて OK だと思います。
(そのサイトにはメールで繋がるので確認されてもよいでしょう)

(2) 即ギリしてまた鳴らすみたいな感じはできるのですか?

「２回路のスイッチ」(つまり、スイッチが２個同時に動作する)の一方が電源スイッチ
の役目をしていますので、OFF を押せばすぐに発車メロディーは消えます。
ただ、もう一度いれると途中からではなく、再度頭から流れることになるでしょう。
(そこまで徹底して凝る必要があるかどうか疑問に思うところもあります)

(3) 発車ベルがなったままアナウンスが流れたりすることは不可能ですか?

この回路(基板)だけでは不可能だと思います。ただ、二つの工夫があると
思います。

    (A) もう一つの基板を購入して、"連携"して音が流れるようにする。
        (つまり、ハードウェア的多重ですね)

    (B) 再生スイッチをセレクトできるようなスイッチを設けておき、
        ある再生ではメロディだけ、別の再生では同一メロディに
        音声を重ねて録音しておく。
        (つまり、ソフトウェア的多重ですね)

(4) 専用スイッチとはなんでしようか。

逆説的に言えば、再生音(＝録音チャンネル)数だけ、BSW215B があれば、
問題は解決ですね。ただ、それでは高価になるだけなので、一つの BSW215B を
どのチャンネルに接続するかを考えればよいので、一般的的ならば、
切替えスイッチ(つまり、２択する)で２音声まで切替えられますし、
さらに、セレクタ型(回路数は２～１６個程度まである)ならば、全部の
録音チャンネル(再生スイッチ)を選択できますよね。

(5) BSW215B で発車メロディーを流しててのOFFを押すと
「1番線ドアが閉まります。ご注意下さい」と流せないのでしょうか?

はい。工夫次第ではできなくはないですね。ただ、簡単ではありません。
そこまですることを目標にすると、電子工作のプロを目指すようなことに
なる気がします。

》TimeDate      : 20080110(木)18:24:47
》HTTP-Referer  : http://www.azland.jp/asterisk/mail/webmail.cgi
》Browser       : Mozilla/4.0 (MSIE 6.0/ Win NT 5.0/ Google Wireless Transcoder/)
》IP            : 64.233.166.136
》----------------------------------------

その後、メールが再来したので、安価でできないかを検討しました。

 _____________________________M_e_i_s_e_i__U_n_i_v_e_r_s_i_t_y_____
/                             Date: Thu, 10 Jan 2008 22:49:00 +0900
》返信ありがとうございます。その一週間ぐらいの案を教えていただけると嬉しいです!
》
》聞いてばっかですみません…


(1) 仕様

    o  発車スイッチのオンスイッチでメロディが流れる。
       これは何らの機能変更はなく、１回流れて終わる。
       その後は何も起きないことを想定する。つまり、
       オフ以外は想定されないということ。

    o  発車スイッチのオフで「発メロ」がとまり、
       「戸閉めアナウンス」が流れる。
       その後は何も起きない。つまり、
       電源オフか、発車スイッチオン以外がくる。

    o  電源スイッチが別に用意される可能性が高い。

(2) 回路

    o  多分、トランジスタまたは IC が必要となる。
       特別に高度なもの(PIC, ARM など)を用いない
       設計を考える。

    o  部品代を 500 円以下とする。

(3) 備考

    o  工作する必要があって、半田付け作業が必要。

こんなところでしょうかね？

以上について、初心者向けに制作の詳細を記述しておきます。参考にされて下さい。

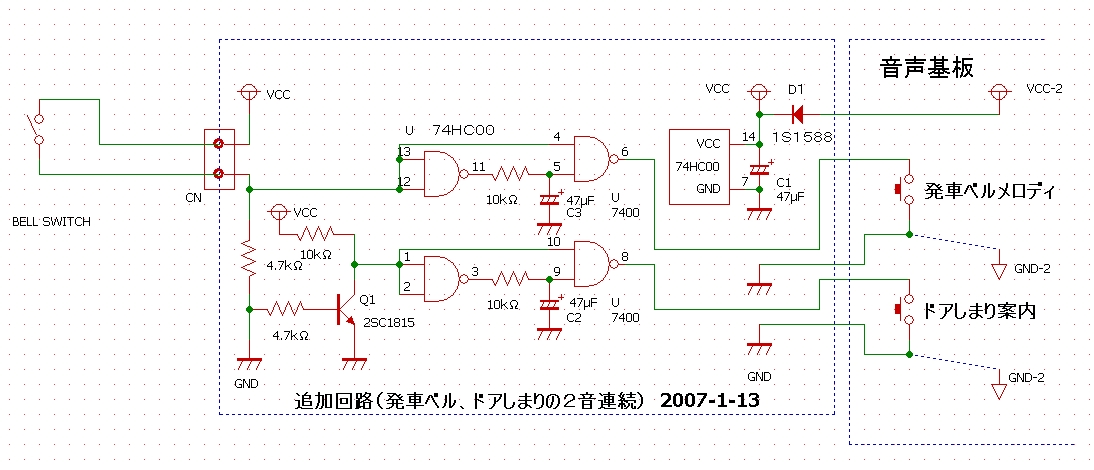

回路図：
この回路図に示すような部品を用意して組み立てて下さい。
- 左手にあるのが「発車ベルスイッチです。電源スイッチは省略してあります。そして、この追加回路の電源は本体基板よりもらうことになっています。D１のダイオードは、電池電圧(６V)から５V付近に電圧を落すためです。
- この基板より「発車メロディー」と「ドア閉まり」のスイッチに配線を接続します。注意することは、本体基板(のこれらスイッチ)のグランド(GND＝電源のマイナス側)を必ず一致させておいて下さい。
- 回路的には２系統のワンショット(負論理)パスルが生成されるだけのことですが、パルス幅は同一ではありませんが、ちょうど指でポチっと押して離すくらいのパルス幅になっています。(IC の出力と本体スイッチがパラレル接続になっているので、本体スイッチの併用は止めた方がよいでしょう)
- 抵抗やコンデンサの値は目安であると考えて下さい。
制作写真:

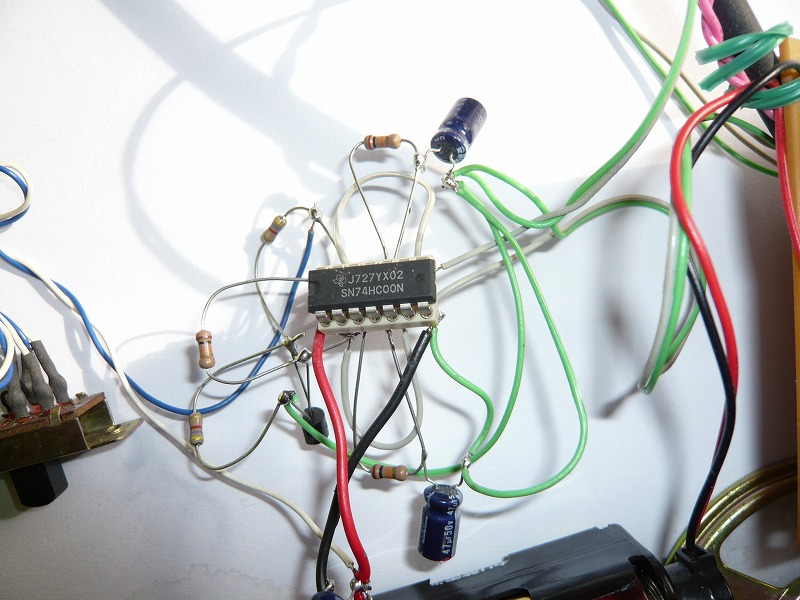

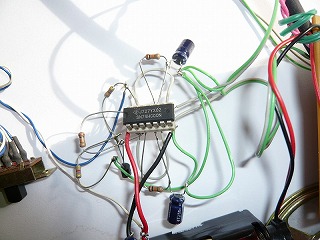

実験した回路(サーカス配線)の感じです。実際に制作される場合にはユニバーサル基板で組み立てて下さい。

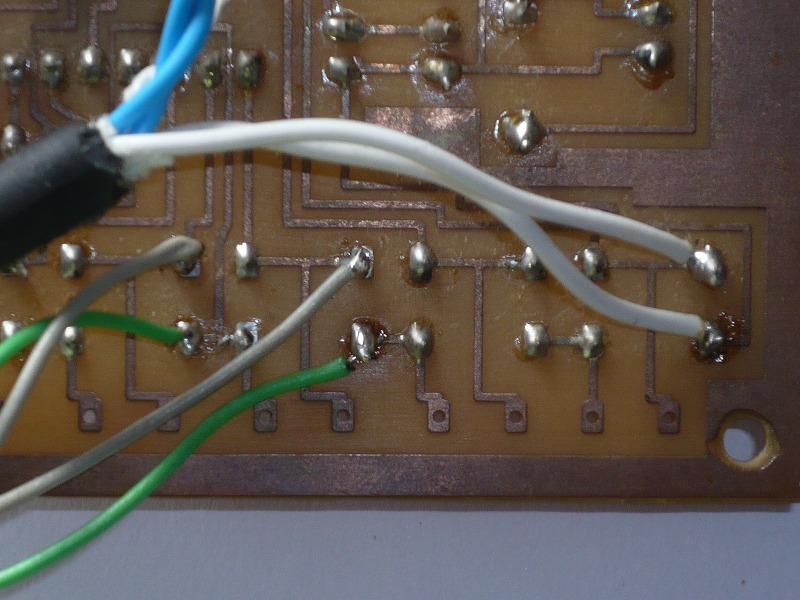

スイッチ部分の近影です。どのチャンネルにつないでも構わないわけですね(録音された内容が問題ですから)。
幾つかの補足：
- 始めの発音(発車ベル)が終了したのちでないと２番目の発音(ドア閉まり)は動作しません。
- 発車ベル中(途中で)、これを止めることはできませんので、それが終ってから「発車ベル」をオフにする必要があります。
- 電源スイッチを別途用意する必要があります。
- 電源オンで一度音が出ることがありますが、これは追加基板側が動作するからです。
- 部品費用は５００円程度です。半田付けの経験が必要でしょう。
- 「発車ベル」が鳴り、これを途中で止めて、すると「ドアが閉まります」が流れるようにするには、もう５００円かかりますね。

以上です。
