■ きっかけ

• 引き続く別ページの冒頭に『実際に DS18S20 とシングルチップマイコン(MC67HC11)でインターフェースした経験ではデジタルスコープが必須でしたね。また、リアルタイム OS でない FreeBSD では正確な高速タイミングを生成できないので、プリンタポートなどを利用してインタフェースするのは至難の技です。』というのがあります。
• この記事はそれの紹介になっており「気楽に 232C で温度が取り込めるよう」なるには開発時間がチト掛かったのではあります。

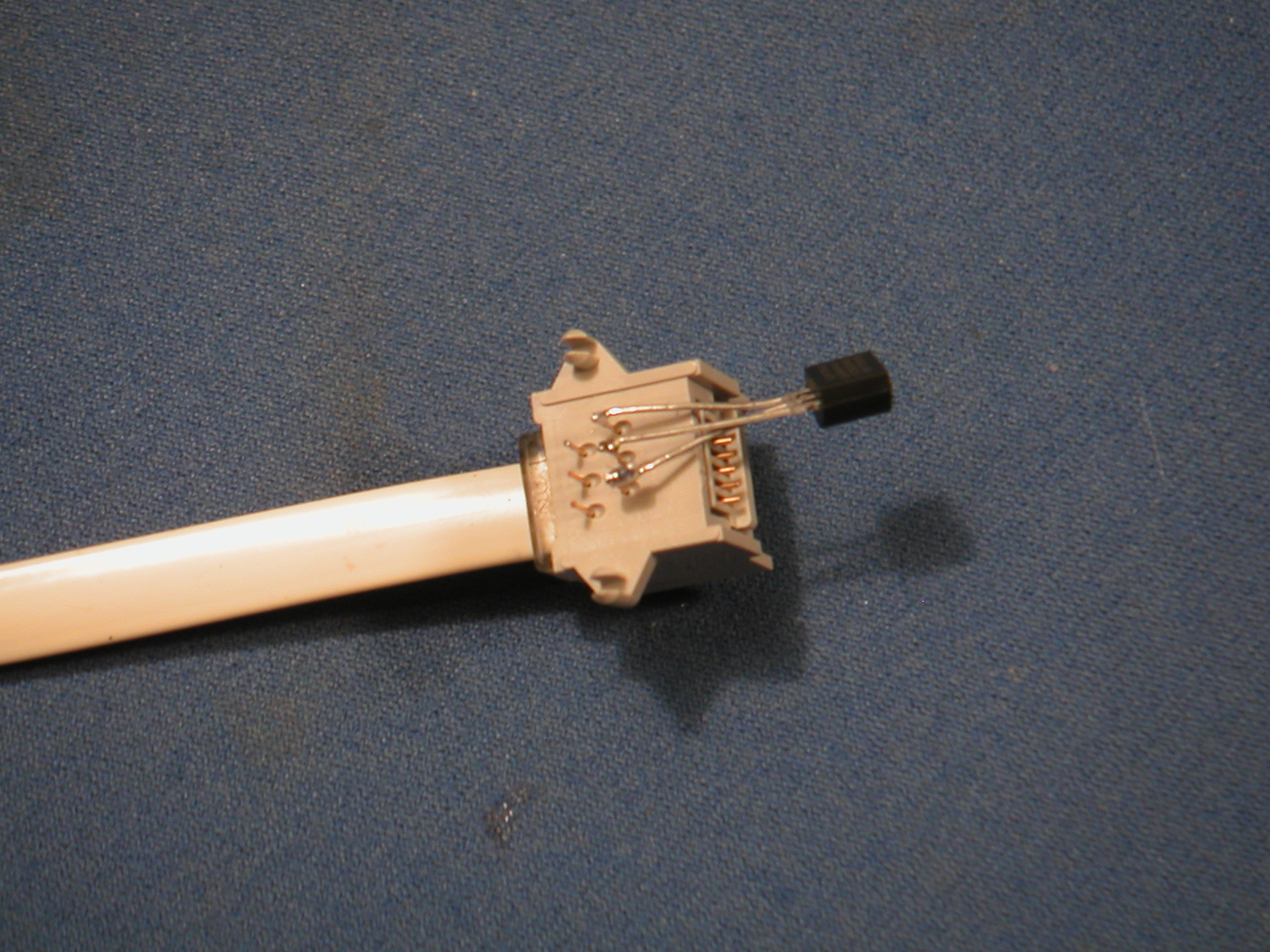

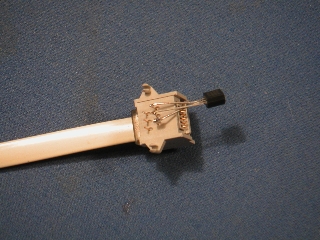

• DS18S20 というのは小型トランジスタの形状をしており、3 本の足があって i/O 端子から電源を供給する方法を取れば、２本の線の接続で温度の計測が可能です。
• 後から知ったのすが、DS18S20 についてとても詳細に説明されているサイトがありました。ですので具体的なところはこちらを参照下さい(http://homepage2.nifty.com/NAO_TECHNOHUT/02_PIC/02f_miniP/05/05_main.htm)。

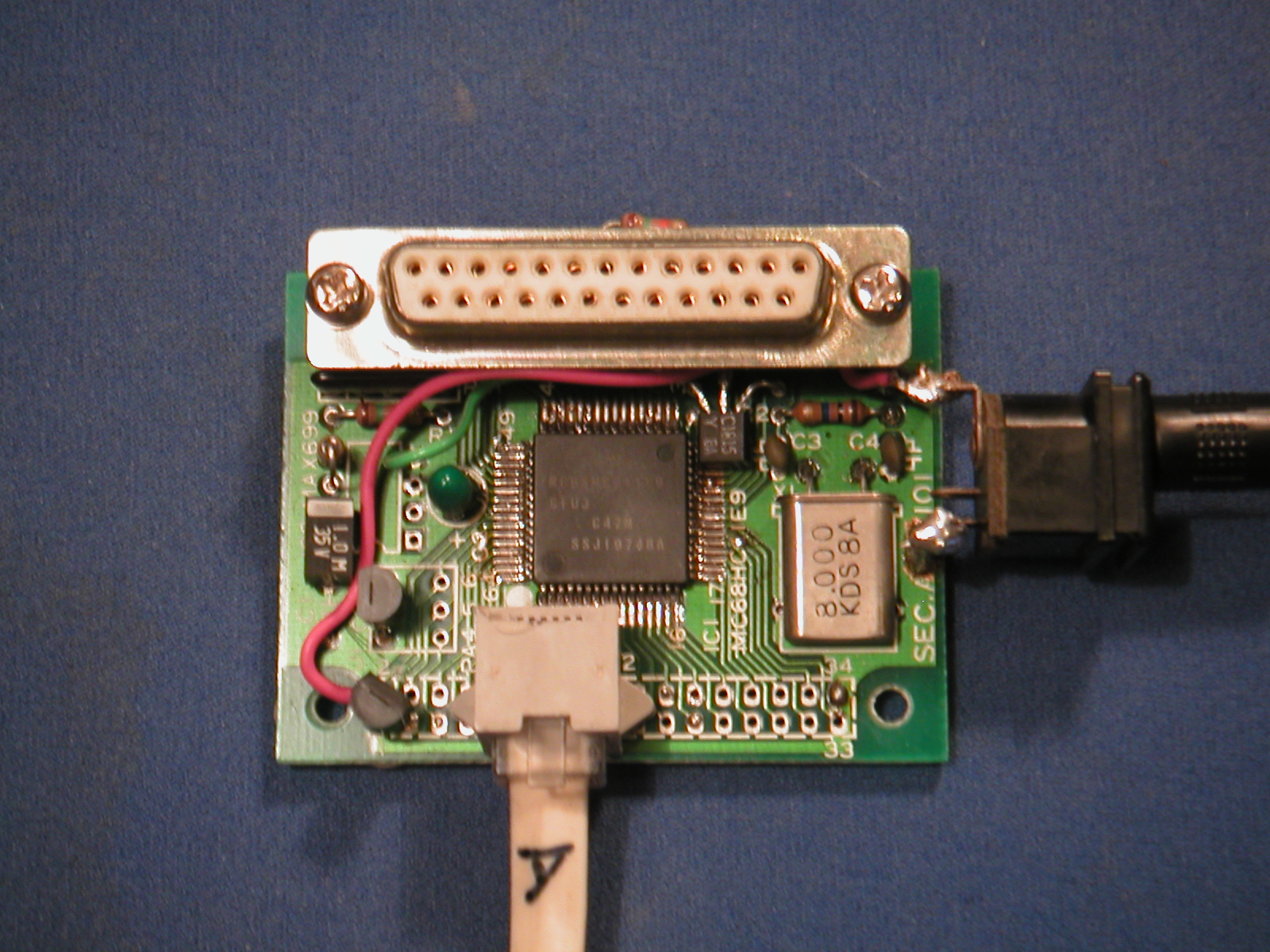

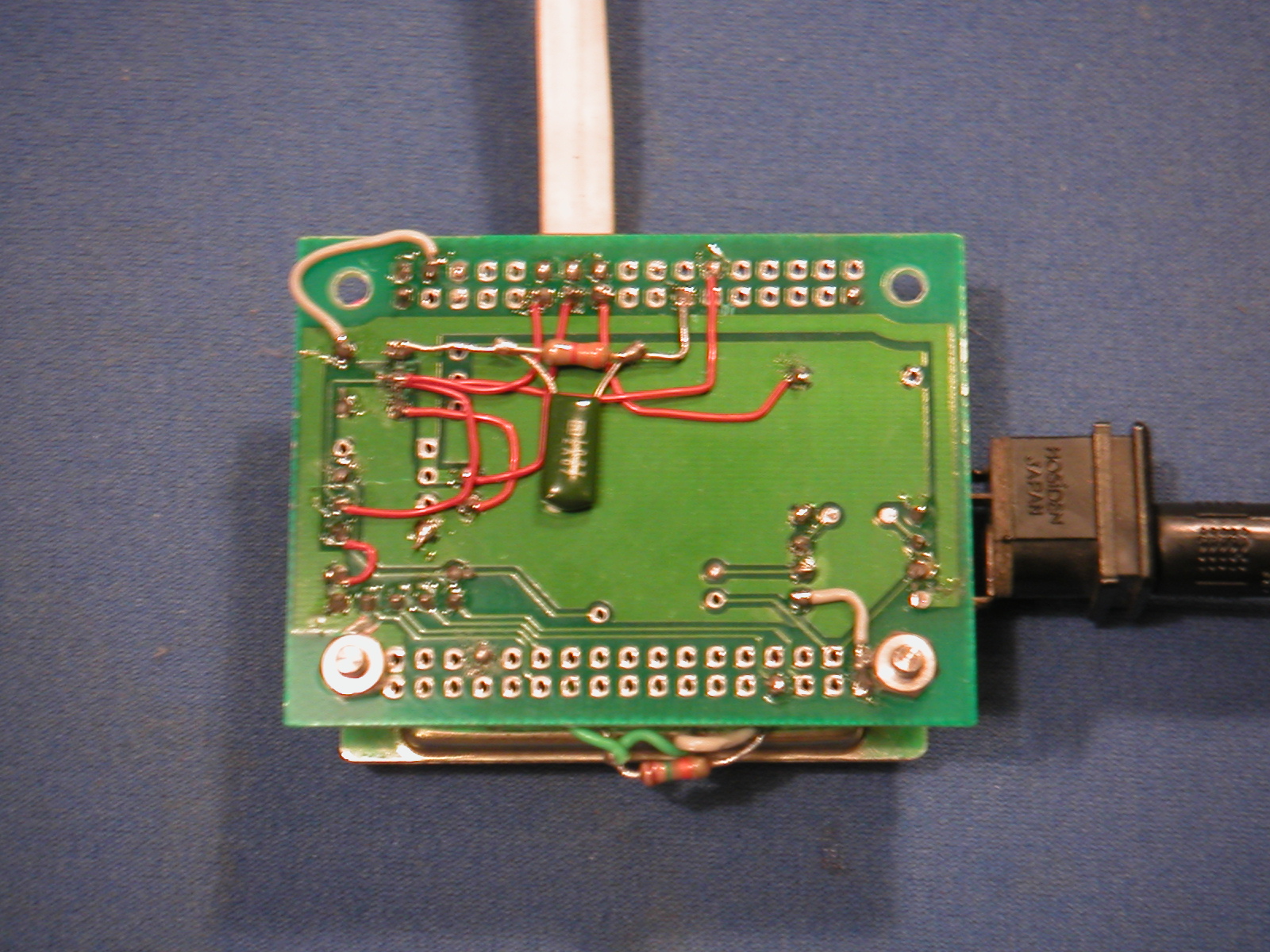

• 製作した基板の写真を載せておきます。

■ プログラム

• 使った CPU はモトローラ社の HC11 系です。ですので、あまり皆さんには馴染みがないかも知れませんね。
• ただ、C 言語で書いてありますので、少しは参考にはなるやも。(一応、そのあたりを見てみる)

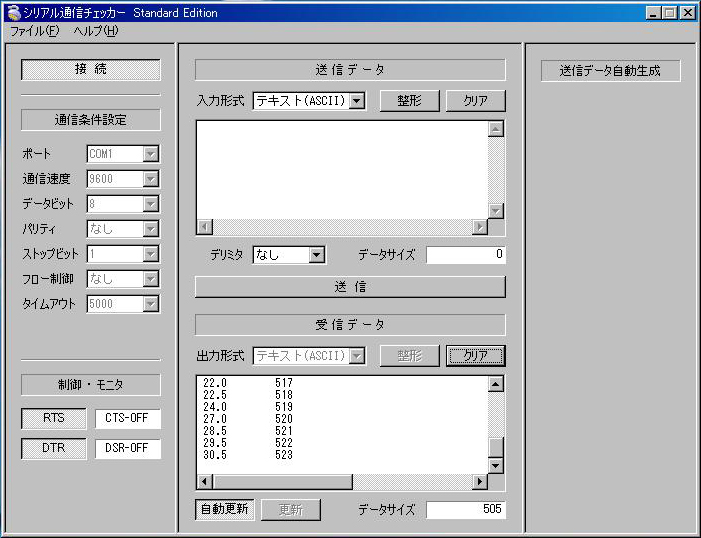

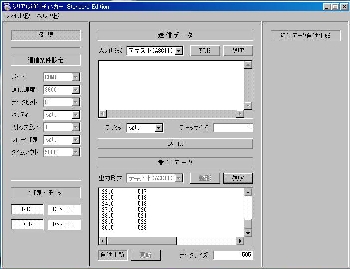

• プログラム自体は測定された温度データをRS-232C に文字列として、流し出してくるだけのものです。受け入れ側の処理プログラムは省略しますが、デバッグ状態は以下の感じです。(クリックで拡大)


  (クリックで拡大)

• 製作した後の校正や精度保障がなくて済むのはホッとしますネ。
• 現在は、冒頭に述べたように、もっとシンプルな温度計に移行しています。
• 本記事公開は 2000-7-29 ですが、実機の作製はこれの半年以上前です。
