Printer Port Control

プリンタポートを利用してデータを読む
(2002-6-20)

■ きっかけ

簡単に外部のデータ(0/1)を読みたかった。
応用としては、明け方と暮れ方の時間検出に利用している。

■ インストール

ソースを持って来たところ(http://www.if.t.u-tokyo.ac.jp/~mita/MicroProcessor/program/

プリンタポート出力ルーチン(PoutFF.c Pout00.c)

プリンタポート入力ルーチン(Pread.c)

■ 備考

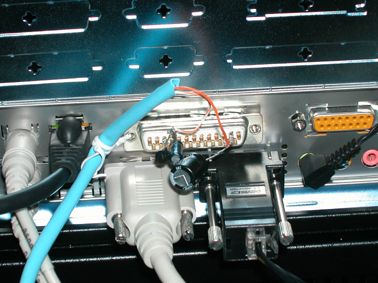

写真は外部の明るさ(0/1)を検出するために取り付けたものです。

回路図は至って簡単です。

                  1k                                << PRENTER PORT >>
       ----------\/\/\------+---------------> +5V
      ｜                    |
      ｜                    | +
      ｜                   ---  100u/16v
      ｜                   ---
      ｜                    |
      ｜                    ----------------> GND
      ｜
      － Photo Diode      ------------------> BUSY or ACK or ...
      △                 /
      ｜            B  |/ C
       -----/\/\/\--+--|     2SC1815
                    |  |\ E
            3.3K    |    \
                    | +   -------+----------> GND
                   ---           |
                   --- 3.3u/16v  |
                    |            |
                     -------------

日照時間(明け方、暮れ方)の検出のために作ったスクリプトはこんな感じ(getdata)です。
- cron で１分毎に起動されるので、5 分間(limit)が再確認時間。
- 明け方と暮れ方の時間を記憶しておく。
- 2200(夜 10 時)になると、MRTG 用のデータを生成。
